1. Giao diện phần mềm

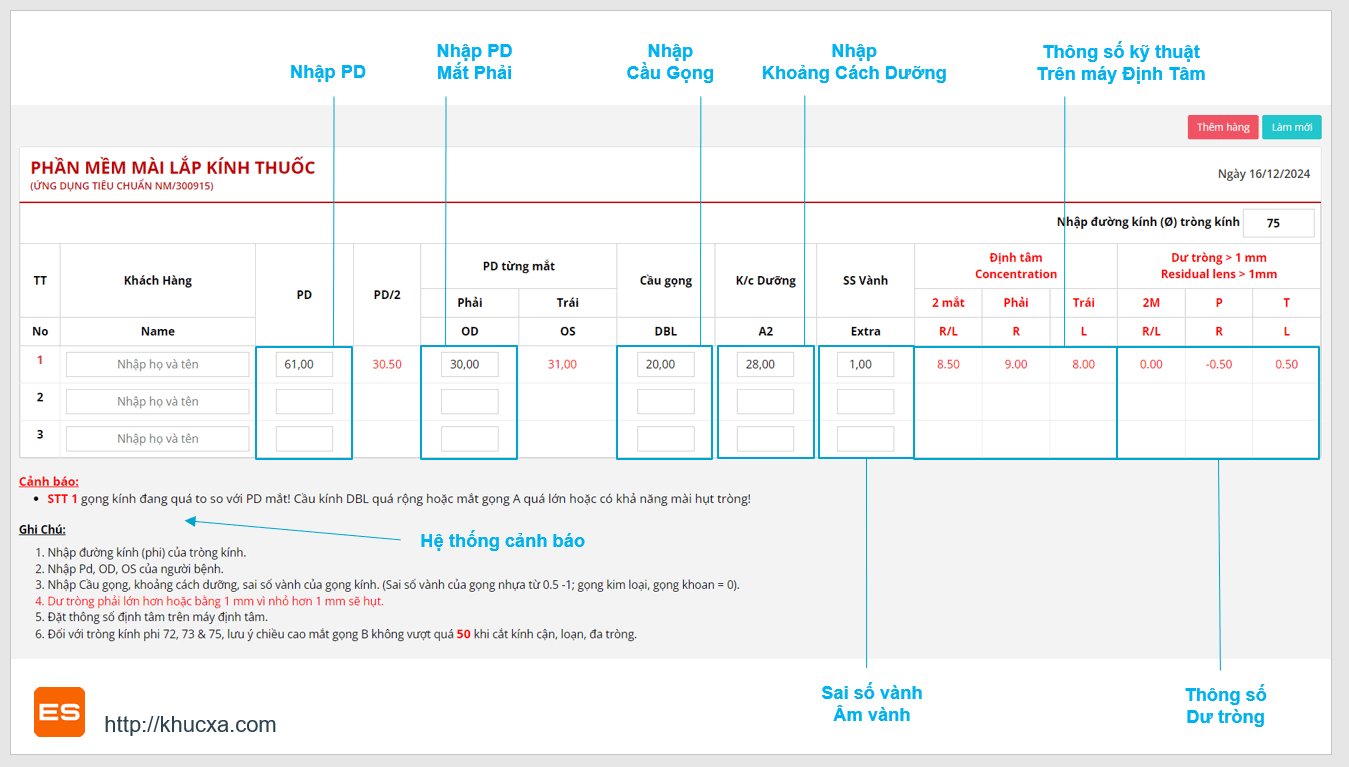

Hình 1: Giao diện phần mềm mài lắp kính thuốc.

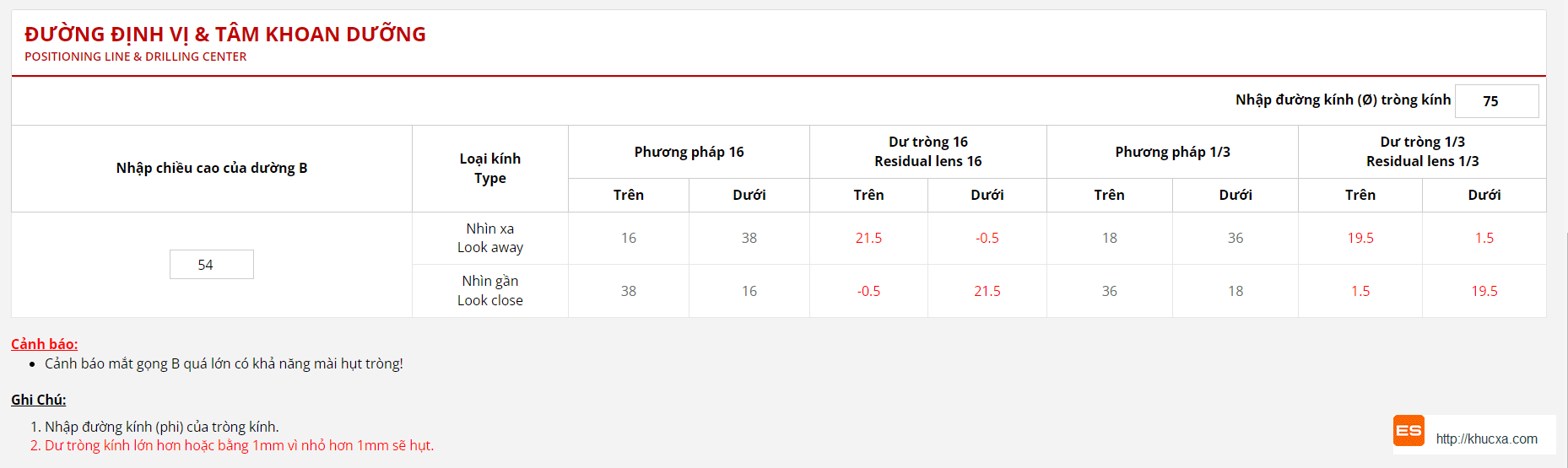

Hình 2: Giao diện phần mềm đường định vị & tâm khoan dưỡng.
2. Nhập dữ liệu vào phần mềm
-
Nhập dữ liệu vào những ô có cột có chữ màu đen như hình bên trên. Hệ thống sẽ sẽ tự tính toán ra kết quả ở những ô có chữ màu đỏ.
-
Các thông số cần nhập dữ liệu:
-
Họ và tên khách hàng.
-
Khoảng cách PD. PD là khoảng cách giữa các đồng tử tính bằng milimét.
-
Khoảng cách PD mắt Phải OD.
-
Cầu gọng DBL là khoảng cách cầu kết nối giữa 2 tròng trên gọng kính.
-
Khoảng cách dưỡng là khoảng cách từ tâm dưỡng ra mép dưỡng.
-
Sai số vành là khoảng cách âm của dưỡng.
-
Các thông số phần mềm tự động tính toán:
-
Khoảng cách PD mắt Trái OS.
-
Định tâm 2 mắt. Sử dụng khi không có PD từng mắt.
-
Định tâm phải (R) là khoảng cách mắt phải tính từ trục 00 sang bên phải.
-
Định tâm trái (L) là khoảng cách mắt trái tính từ trục 00 sang bên trái.
-
Dư tròng là phần tính toán tròng mắt kính định mài mài có bị hụt so với mắt dưỡng hay không? Đề xuất nên lớn hơn 1mm.
-
Phần mềm sẽ cảnh báo nếu tròng bị hụt hoặc gọng kính quá to so với PD mắt.
3. Kẻ dưỡng và đo DBL, khoảng cách dưỡng
.gif)
Hình 3: Hướng dẫn kẻ dưỡng.

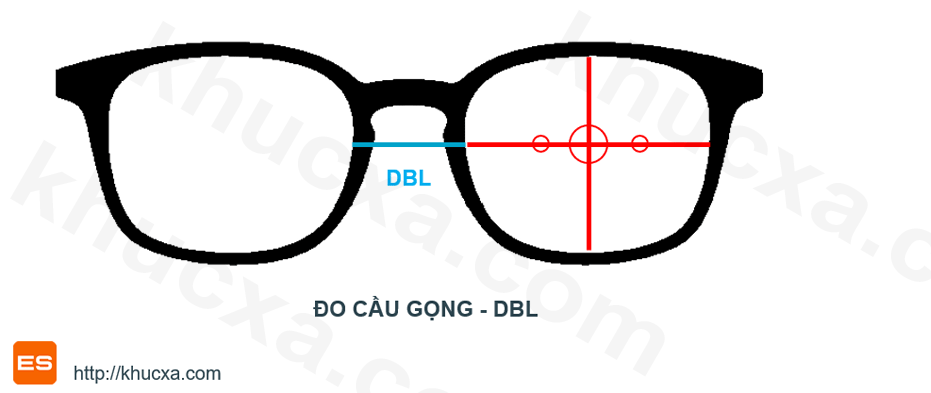

Hình 4: Đo Cầu gọng - DBL.

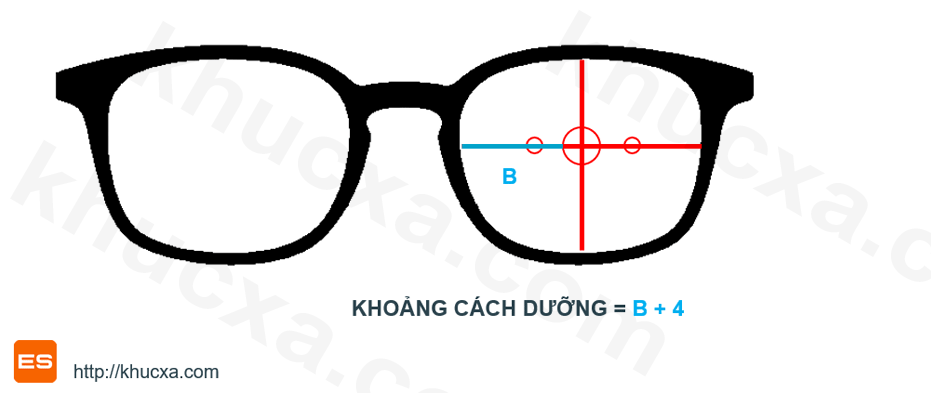

Hình 5: Đo Đo khoảng cách dưỡng.

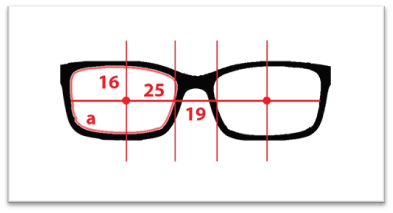

Ví dụ: Gọng kính 50 – 19 – 142.
-
KhoảngCầu gọng = 19;
-
Khoảng cách dưỡng = 25;
-
a là sai số vành dung sai từ 0.5 2 mm đo theo thực tế trên dưỡng.
-
Điểm tròn đỏ là vị trí khoan định vị.
Hình 6: Hình minh họa ví dụ.
4. Định tâm tròng kính trên máy định tâm
Bước 1: Điều chỉnh đường trục dọc đỏ trên máy định tâm trùng với thông số định tâm hoặc định tâm phải hoặc định tâm trái trên phần mềm.
Bước 2: Đặt tròng kính đã chấm tâm lên máy định tâm sao cho:
-
Tâm tròng kính trùng với đường trục dọc màu đỏ giao với trục ngang 00.
-
2 nốt định vị và tâm tròng kính trùng với trục ngang 00.
Hình 6: Đặt tròng kính trên máy định tâm.
5. Video hướng dẫn
NHANH – CHÍNH XÁC – HIỆU QUẢ.
Trân trọng cảm ơn các bạn đã đọc!
